Spot Welder para sa Welding Lead Posts at Terminal Lug

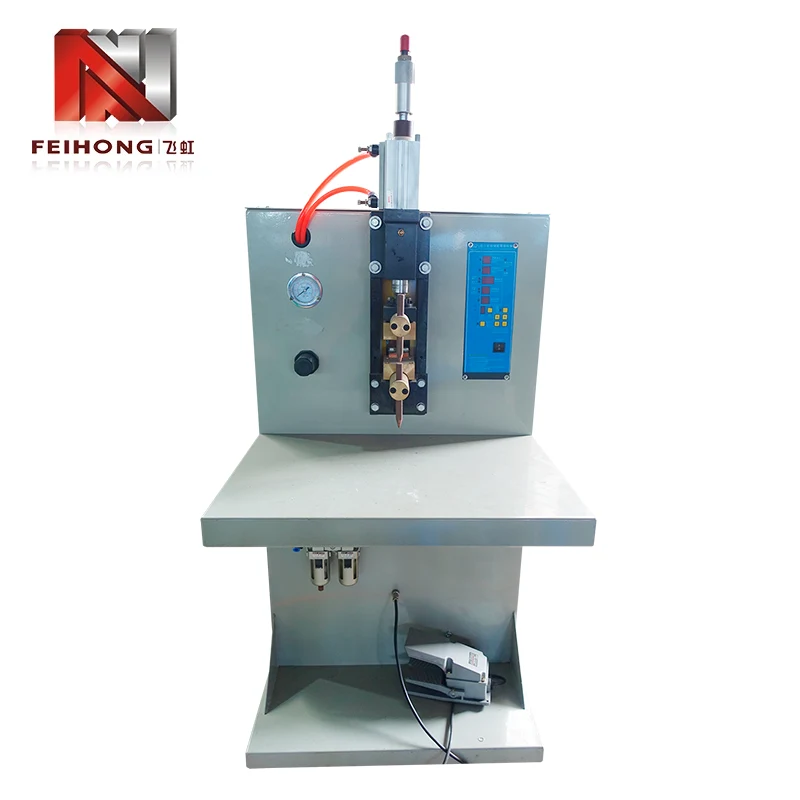

Ang Spot Welder ng Feihong® para sa Welding Lead Posts at Terminal Lugs  ay sadyang idinisenyo para sa mga tagagawa ng electric heating tube na nangangailangan ng ganap na pinagsamang pagkakapare-pareho sa pagitan ng mga lead bar (o lead post) at mga terminal lug. Bilang supplier ng kumpletong linya ng produksyon ng heating tube, isinasama ng Feihong® ang welder na ito sa tube filling, sealing, at testing stations. Tumatanggap ang makina ng three-phase 380V, three-phase 220V, o single-phase 220V na supply, na may rated power na 2KVA at tuluy-tuloy na adjustable capacitor voltage mula 0 hanggang 435V. Ang pneumatic electrode force system nito, na sinamahan ng mabilis na paglabas ng capacitor, ay naghahatid ng maikling tagal na pulso na lumilikha ng solid-state weld na may kaunting heat-affected zone - pinapanatili ang mekanikal na lakas ng lead post habang tinitiyak ang electrical contact resistance sa ibaba 100 µΩ. Sa napatunayang throughput na 30,000 joints kada 8-hour shift, natutugunan ng welder na ito ang volume demands ng large-scale heating pipe production, habang binabawasan ng repeatability nito ang rework at field failures.

Ang Kritikal na Papel ng Lead‑Post Welds sa Pagganap ng Heater

Sa isang heating tube, ang koneksyon sa pagitan ng internal resistance wire at ang external terminal lug ang pinaka-prone na interface. Ang isang high-resistance joint ay bumubuo ng lokal na init, nagpapabilis ng oksihenasyon, at kalaunan ay nagbubukas ng circuit. Tinutugunan ng welder na ito ang mga failure mode na ito sa pamamagitan ng tatlong nakatutok na pagpipilian sa disenyo.

• 1. Katumpakan ng enerhiya:ang setting ng boltahe ng capacitor (0‑435V) ay nagbibigay-daan sa fine-tuning para sa iba't ibang kumbinasyon ng materyal – halimbawa, ang nickel-chromium wire sa mga copper lug ay nangangailangan ng mas mababang enerhiya kaysa hindi kinakalawang sa tanso.
• 2. Electrode force stability:ang pneumatic system ay nagpapanatili ng pare-parehong presyon ng pag-clamping (±2%) anuman ang pagbabagu-bago ng shop‑air, na tinitiyak ang pare-parehong paglaban sa contact bago ilabas.
• 3. Kontrol sa tagal ng pulso:ang nakapirming oras ng paglabas (≈8ms) ay na-optimize para sa manipis na mga bahagi, na pumipigil sa pagtunaw habang nakakamit ang ganap na pagsasanib.

Direktang isinasalin ang mga feature na ito sa mas mababang mga rate ng pagtanggi at mas mahabang buhay ng serbisyo ng heater, na siyang mga pangunahing priyoridad para sa mga tagagawa ng heating tube.

Configuration at Pagpapanatili ng Electrode para sa Terminal Welding

Ang Spot Welder para sa Welding Lead Post at Terminal Lug ay kadalasang gawa sa tanso o tin-plated na tanso, na may iba't ibang thermal properties kaysa sa lead posts. Ang wastong disenyo at pangangalaga ng elektrod ay mahalaga upang makamit ang pare-parehong mga weld nang hindi dumidikit o labis na indentation. Ang mga sumusunod na kasanayan ay inirerekomenda ng mga application engineer ng Feihong®.

• 1. Pagpili ng materyal na electrode:para sa mga terminal na nakabatay sa tanso, ang dispersion-strengthened na tanso (hal., Cu‑Al₂O₃) ay nag-aalok ng pinakamahusay na balanse ng conductivity at paglaban sa deformation; para sa mga terminal ng bakal, mas gusto ang tungsten-copper.
• 2. Tip geometry:ang isang maliit na radius (R2‑R3) sa itaas na elektrod ay tumutuon sa kasalukuyang para sa isang pare-parehong nugget, habang ang ibabang elektrod ay dapat na flat o bahagyang may domed upang suportahan ang lead post nang walang baluktot.
• 3. Paglilinis at pagbibihis:ang oxide build-up sa dulo ay nagpapataas ng contact resistance at nagiging sanhi ng spatter. Ang isang light dressing sa bawat 500‑800 welds na may pinong file o electrode dresser ay nagpapanumbalik ng hugis at nag-aalis ng mga contaminant.
• 4. Cooling water (opsyonal):para sa tuluy-tuloy na high-duty cycle, available ang water-cooled electrode holder para maiwasan ang sobrang init at mabawasan ang pagkasira ng tip.

Ang pag-aampon sa mga alituntuning ito ay nakakatulong na mapanatili ang kalidad ng weld sa mahabang panahon ng produksyon at nagpapahaba ng buhay ng electrode, na binabawasan ang mga natupok na gastos at downtime.

Parameter Tuning para sa Iba't ibang Pares ng Materyal

Ang versatility ng welder na ito ay nagmumula sa adjustable capacitor voltage at pneumatic pressure nito. Gayunpaman, ang paghahanap ng pinakamainam na kumbinasyon para sa isang partikular na pares ng materyal ay nangangailangan ng sistematikong pagsubok. Ang talahanayan sa ibaba ay nagbibigay ng mga panimulang punto batay sa mga karaniwang materyales ng heating tube.

Lead Post Material	Terminal Material	Boltahe ng Capacitor (V)	Lakas ng Electrode (kN)
Ni‑Cr alloy (ø2.5mm)	Tanso (t=0.8mm)	280‑320	1.8‑2.2
Hindi kinakalawang na asero (ø3.0mm)	Copper (t=1.0mm)	340‑380	2.0‑2.5
Bakal na nakabalot sa tanso (ø2.0mm)	Tin-plated na tanso	220‑260	1.5‑1.8
Inconel (ø2.8mm)	Nikel-plated na bakal	300‑350	2.2‑2.6

Ang mga halagang ito ay mga paunang mungkahi; ang mga huling setting ay dapat ma-validate sa pamamagitan ng pagsuri sa weld nugget diameter (target 1.2‑1.5× wire diameter) at pull-test strength. Nagbibigay ang Feihong® ng on-site na parameter optimization bilang bahagi ng aming serbisyo sa pagkomisyon.

Mga Nadagdag sa Produktibo at Halimbawa ng Real‑World Case

Ang paglipat mula sa isang kumbensyonal na AC spot welder patungo sa capacitor-discharge machine na ito ay kadalasang nagbubunga ng agarang pagpapabuti sa parehong bilis at kalidad. Pinalitan ng isang mid-sized na heating tube plant sa Guangdong ang tatlong mas lumang unit ng dalawang FH‑149A machine at nakamit ang mga sumusunod na resulta sa loob ng anim na buwan.

• 1. Pagtaas ng throughput:ang bawat makina ay tuluy-tuloy na gumagawa ng 30,000 welds bawat shift, na tumutugma sa nakaraang output ng 1.5 na makina, sa gayon ay nagpapalaya sa espasyo sa sahig.
• 2. Pagbawas ng scrap:bumaba ang rate ng pagtanggi para sa lead-post welding mula 1.8% hanggang 0.2%, na nakakatipid ng humigit-kumulang 120,000 natapos na mga tubo taun-taon.
• 3. Pagtitipid ng enerhiya:ang prinsipyo ng capacitor-discharge ay kumokonsumo ng 40% na mas kaunting kapangyarihan sa bawat weld kumpara sa mga lumang AC unit, na pinuputol ang mga singil sa kuryente ng higit sa $2,000 bawat taon.
• 4. Pagtanggap ng operator:ang simpleng voltage-dial at pressure-gauge ay kumokontrol sa pagbabawas ng oras ng pagsasanay mula dalawang araw hanggang apat na oras.

Ang mga nasasalat na benepisyong ito ay nagpapakita na ang pamumuhunan sa isang dalubhasang welder ay mabilis na nagbabayad habang pinapabuti ang pangkalahatang katatagan ng produksyon.

Factory Testing at Quality Certifications

Ang bawat makina na umaalis sa pabrika ng Feihong® ay sumasailalim sa isang komprehensibong test protocol na ginagaya ang aktwal na mga kondisyon ng produksyon. Ang aming anim na nakatuong workshop (machining, electrical assembly, transformer winding, capacitor forming, painting, at final assembly) ay nagpapahintulot sa amin na kontrolin ang kalidad mula sa mga hilaw na materyales hanggang sa natapos na produkto.

• 1. Pagsubok sa bangko ng kapasitor:ang bawat kapasitor ay sinusukat para sa ESR at kapasidad; ang pinagsama-samang bangko ay sumasailalim sa 500 charge‑discharge cycle sa pinakamataas na boltahe upang ma-verify ang katatagan.
• 2. Pneumatic circuit test:ang cylinder stroke at pressure ay sinusuri para sa linearity at repeatability gamit ang calibrated gauge.
• 3. Pagsubok sa pagganap ng welding:isang hanay ng mga karaniwang test coupon (Ni‑Cr wire to copper lug) ay hinangin; ang nugget diameter at tensile strength ay naitala at dapat matugunan ang mga panloob na detalye.
• 4. Kaligtasan sa kuryente:Ang insulation resistance, dielectric strength, at ground continuity ay sinusuri ayon sa IEC 60204‑1.

Ang bawat Spot Welder para sa Welding Lead Posts at Terminal Lug ay may kasamang test certificate at isang 12-buwang warranty na sumasaklaw sa lahat ng non-wear parts. Nagpapanatili din kami ng lokal na imbentaryo ng ekstrang bahagi para sa mabilis na pagpapalit.

Mga Madalas Itanong tungkol sa Terminal Welding

T: Paano ko mapipigilan ang pagkawala ng kulay ng mga terminal lug pagkatapos ng welding?
A: Ang pagkawalan ng kulay ay sanhi ng oksihenasyon mula sa sobrang init. Bawasan ang boltahe ng kapasitor sa 10‑volt na hakbang hanggang sa malakas pa rin ang weld ngunit napanatili ng lug ang orihinal nitong kulay. Gayundin, siguraduhin na ang puwersa ng elektrod ay sapat upang mapanatili ang mahusay na pakikipag-ugnay - ang mababang puwersa ay maaaring maging sanhi ng pag-arcing at sobrang init.

T: Maaari bang pangasiwaan ng welder na ito ang mga lead post na may paunang inilapat na solder o coating?
A: Oo, ngunit maaaring kailanganin mong ayusin ang boltahe nang bahagya (sa pamamagitan ng 10‑15%) dahil ang coating ay maaaring magpababa ng contact resistance. Maipapayo na linisin ang patong mula sa lugar ng hinang kung maaari, o magsagawa ng test run upang matukoy ang pinakamainam na mga parameter.

Q: Gaano ko kadalas dapat palitan ang capacitor bank?
A: Sa normal na paggamit (30,000 welds/shift, single shift), ang mga electrolytic capacitor ay may disenyong buhay na humigit-kumulang 5‑7 taon o 1 milyong cycle ng pagsingil. Inirerekomenda namin ang isang taunang capacitance check; kung ang halaga ay bumaba ng higit sa 15%, inirerekomenda ang pagpapalit.

Q: Ano ang minimum na dami ng order para sa makinang ito?
A: Walang MOQ para sa karaniwang modelo. Nagbebenta kami ng mga single unit pati na rin ang production line packages. Mangyaring makipag-ugnayan sa aming koponan sa pagbebenta para sa mga oras ng paghahatid at pagpepresyo.
