Paano Binabago ng Flat Pipe Bender ang Industrial Tubing Fabrication?

1. Ano nga ba ang Flat Pipe Bender at Paano Ito Gumagana?

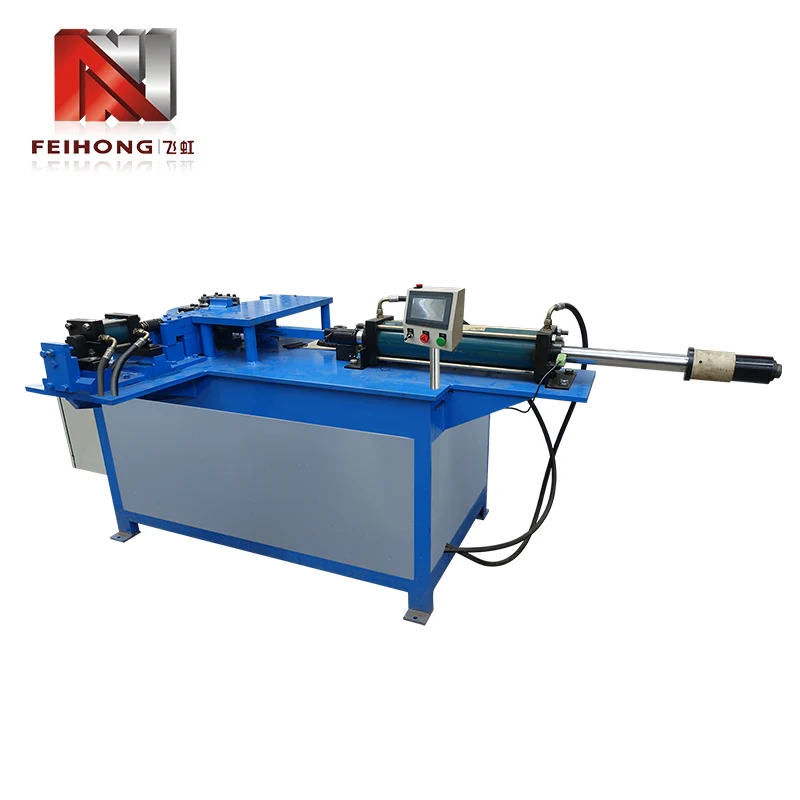

A Flat Pipe Benderay isang dalubhasang makina na idinisenyo upang yumuko ng hugis-parihaba, parisukat, o hugis-itlog na mga tubo sa kahabaan ng isang eroplano nang hindi nababagsak ang cross-section. Hindi tulad ng mga round pipe bender na gumagamit ng mga mandrel at wiper dies upang mapanatili ang mga pabilog na profile, ang flat pipe bending ay nangangailangan ng maingat na pagtutugma ng tooling na sumusuporta sa mas malawak na mga mukha ng tube habang pinapayagan ang mas makitid na mga gilid na ma-deform nang kontrolado. Ang pangunahing hamon ay nakasalalay sa pamamahala sa differential stretching at compression na nangyayari sa lapad ng isang patag na seksyon—ang panlabas na dingding ay humahaba habang ang panloob na dingding ay pumipilit, at nang walang wastong suporta, ang tubo ay mabaluktot o kulubot.

Ang prinsipyo ng pagtatrabaho ay nakasentro sa tatlong pangunahing elemento: ang bending die (o form), ang clamp die, at ang pressure die. Naka-secure ang tubo sa pagitan ng clamp at bending dies, pagkatapos ay iikot sa paligid ng radius ng bending die. Para sa mga flat profile, ang bending die ay may kasamang groove na tumutugma sa mga panlabas na dimensyon ng tube, na nagbibigay ng lateral support upang pigilan ang mas malalawak na mukha na bumagsak papasok. Ang ilang mga advanced na makina ay gumagamit din ng amamatay ang wiperna dumudulas kasama ang panloob na radius ng tubo upang maalis ang kulubot, at amandrel(bagaman hindi gaanong karaniwan para sa mga patag na seksyon) ay maaaring ipasok upang suportahan ang panloob na lukab kung ang tubo ay guwang. Ang buong proseso ay karaniwang hydraulically o electrically actuated, na may mga kontrol ng CNC na nagpapagana ng tumpak na pag-uulit ng anggulo at mga multi-step na pagkakasunud-sunod ng baluktot.

Isa sa mga tumutukoy na katangian ng aFlat Pipe Benderay ang kakayahang gumawa ng mga baluktot na may kaunting pagbaluktot habang pinapanatili ang mahigpit na pagpapahintulot. Ito ay nakakamit sa pamamagitan ngkinokontrol na springback compensation—ang makina ay bahagyang yumuko lampas sa target na anggulo, alam na ang materyal ay magrerelaks pabalik sa isang predictable na halaga. Pinagsasama ng mga modernong unit ang mga sensor na sumusukat sa aktwal na mga anggulo ng liko sa real time at dynamic na inaayos ang posisyon ng ram, na tinitiyak na ang bawat bahagi ay tumutugma sa modelong CAD sa loob ng ±0.5 degrees. Ang kumbinasyon ng matatag na konstruksyon at matalinong kontrol ay ginagawang kailangan ang kagamitang ito para sa de-kalidad na katha.

2. Aling mga Industriya ang Higit na Umaasa sa Flat Pipe Bending?

Ang flat pipe bending ay hindi isang angkop na proseso—ito ay naka-embed sa mga supply chain ng maraming mabibigat na industriya. Ang mga sumusunod na sektor ay nakasalalay saFlat Pipe Benderkagamitan upang makabuo ng mga istruktura at aesthetic na bahagi na hindi makakamit gamit ang round tubing.

• Automotive at Transportasyon:Ang mga chassis frame, roll cage, istruktura ng upuan, at mga bahagi ng exhaust system ay kadalasang gumagamit ng rectangular o oval na tubing. Ang flat bending ay nagbibigay-daan sa mga designer na i-maximize ang strength-to-weight ratios habang ang mga bahagi ng packaging ay mahusay sa loob ng masikip na sobre ng sasakyan.
• Konstruksyon at Arkitektura:Ang mga handrail, hagdanan, kurtina sa dingding na mullions, at pandekorasyon na metal na facade ay madalas na nagtatampok ng mga baluktot na hugis-parihaba na seksyon. Ang visual appeal ng malinis, walang kulubot na mga liko ay pinakamahalaga sa mga aplikasyon sa arkitektura.
• HVAC at Bentilasyon:Gumagamit ang ductwork at air-handling system ng mga flat-oval na tubo upang mapanatili ang mataas na daloy ng hangin habang umaangkop sa mababaw na mga puwang sa kisame. Ang pagbaluktot sa mga profile na ito ay nangangailangan ng tumpak na kontrol upang maiwasan ang paghihigpit sa panloob na cross-section.
• Kagamitang Pang-agrikultura:Ang tractor roll-over protection structures (ROPS), implement frames, at irrigation pivots ay lahat ay gumagamit ng baluktot na rectangular tubing para sa tibay at cost-effective na pagmamanupaktura.
• Interior ng Furniture at Opisina:Sinasamantala ng mga modernong desk frame, shelving system, at exhibition stand ang malinis na linya ng baluktot na flat tubing para makamit ang minimalist na aesthetics na may mataas na integridad ng istruktura.

Sa bawat isa sa mga patlang na ito, ang flat pipe bender ay nagsisilbing enabler ng kalayaan sa disenyo, na nagpapahintulot sa mga inhinyero na palitan ang mga welded joint na may tuluy-tuloy na mga baluktot na seksyon na mas malakas, mas magaan, at mas kaakit-akit sa paningin. Ang versatility ng kagamitan ay nangangahulugan na kahit na ang mga maliliit na workshop ay makakagawa ng mga bahagi ng propesyonal na grade para sa mga demanding market na ito.

3. Ano ang Mga Pangunahing Uri ng Flat Pipe Benders na Available Ngayon?

Ang mga flat pipe bending machine ay ikinategorya ayon sa kanilang actuation method, control system, at tooling configuration. Ang pagpili ng tamang uri ay depende sa dami ng produksyon, uri ng materyal, at pagiging kumplikado ng liko. Nasa ibaba ang isang comparative overview ng mga pinakakaraniwang variant.

Mga manu-manong benderay pinapaboran ng mga departamento ng pagpapanatili at mga institusyong pang-edukasyon dahil sa kanilang mababang gastos at pagiging simple.Mga makinang haydrolikonag-aalok ng magandang balanse ng kapangyarihan at affordability, na ginagawa silang workhorse ng maraming mga fabrication shop.CNC rotary draw benderskumakatawan sa state-of-the-art, na may kakayahang mag-imbak ng daan-daang mga programa at awtomatikong magbayad para sa mga pagkakaiba-iba ng materyal.Mga bender ng compression, habang hindi gaanong tumpak, ay napakabilis at matipid para sa mass-producing simpleng mga liko sa manipis na pader na tubo.

Higit pa sa apat na kategoryang ito, mayroon ding mga hybrid na makina na pinagsasama ang hydraulic power sa CNC control, na nag-aalok ng pinakamahusay sa parehong mundo. Kapag pumipili ng isang uri, mahalagang isaalang-alang hindi lamang ang kasalukuyang workload kundi pati na rin ang potensyal para sa hinaharap na pagpapalawak sa mas kumplikadong geometries.

4. Paano Nakakaapekto ang Pagpili ng Materyal sa Proseso ng Baluktot?

Ang materyal ng tubo ay arguably ang pinaka-kritikal na kadahilanan na nakakaimpluwensya sa kalidad ng liko. Ang iba't ibang mga haluang metal ay nagpapakita ng iba't ibang antas ng ductility, springback, at work hardening, na lahat ay dapat isaalang-alang sa bending setup. Nasa ibaba ang isang breakdown ng mga karaniwang materyales at ang kanilang mga baluktot na katangian.

Banayad na Bakal

Karamihan sa mapagpatawad na materyal; nag-aalok ng magandang ductility at predictable springback. Angkop para sa karamihan ng pangkalahatang layunin na mga operasyon ng pagyuko nang walang mga espesyal na pag-iingat.

High‑Strength Low‑Alloy (HSLA) Steel

Nangangailangan ng mas mataas na puwersa ng baluktot at nagpapakita ng mas malaking springback. Ang kompensasyon ng CNC ay mahigpit na inirerekomenda upang mapanatili ang katumpakan ng anggulo.

Hindi kinakalawang na asero (Austenitic)

Mabilis na tumitigas ang trabaho, na maaaring humantong sa pag-crack kung ang radius ng liko ay masyadong masikip. Gumamit ng mas mabagal na bilis ng ram, sapat na lubrication, at pinakintab na tool upang mabawasan ang friction.

Aluminum Alloys (5xxx, 6xxx)

Magaan at lumalaban sa kaagnasan, ngunit madaling kulubot at basag. Ang mas malaking bend radii (3‑5× tube width) at maingat na mga setting ng clearance ay mahalaga.

Copper at Tanso

Mataas ang ductile at madaling yumuko, ngunit ang malambot na ibabaw ay madaling masira. Pinipigilan ng mga fine-finished dies at wastong clearance ang mga galling at mga depekto sa ibabaw.

Bilang karagdagan sa haluang metal, ang kapal ng pader ay gumaganap ng isang mahalagang papel. Ang mas makapal na pader ay nagbibigay ng mas malaking pagtutol sa pagbagsak ngunit nangangailangan ng mas mataas na tonelada. Ang manipis na pader na tubo ay madaling kapitan ng buckling sa panloob na radius at maaaring mangailangan ng mga panloob na mandrel o espesyal na wiper dies. Ang isang pangkalahatang tuntunin ng hinlalaki ay ang kapal ng pader ay dapat na hindi bababa sa 5% ng lapad ng tubo upang makamit ang maaasahang baluktot na walang panloob na suporta.

5. Anong Mga Pangunahing Detalye ang Dapat Mong Suriin Kapag Pumipili ng Flat Pipe Bender?

Ang pagpili ng tamang makina ay nagsasangkot ng higit pa sa pagtutugma sa maximum na laki ng tubo. Dapat saklawin ng isang komprehensibong pagsusuri ang mga sumusunod na parameter, na ang bawat isa ay direktang nakakaapekto sa pagganap at mahabang buhay.

1. Pinakamataas na Kapasidad ng Baluktot:Kabilang dito ang lapad ng tubo, taas, at kapal ng pader na kayang hawakan ng makina. Palaging pumili ng makina na may hindi bababa sa 20% na mas mataas na kapasidad kaysa sa iyong pinakamalaking inaasahang bahagi upang isaalang-alang ang mga pagkakaiba-iba ng materyal at hindi inaasahang pangangailangan.
2. Minimum Bend Radius:Ipinahayag bilang isang multiple ng lapad ng tubo (hal., 2×W). Ang mas mahigpit na radii ay nangangailangan ng mas sopistikadong tooling at mas mataas na higpit ng makina. Para sa karamihan ng mga aplikasyon, ang radius na 3×W ay isang ligtas na panimulang punto.
3. Saklaw ng Anggulo ng Baluktot:Karamihan sa mga makina ay maaaring yumuko mula 0° hanggang 180°, ngunit ang ilang mga espesyal na unit ay nag-aalok ng hanggang 220° para sa mga over-bending na application. Tiyaking makakamit ng makina ang mga anggulo na kailangan mo nang walang pagkagambala sa tooling.
4. Bilis ng Ikot:Sinusukat sa mga segundo bawat liko, ito ay nakakaapekto sa produksyon throughput. Ang mga hydraulic machine ay karaniwang umiikot sa loob ng 5‑15 segundo, habang ang servo‑electric unit ay maaaring makamit ng 2‑5 segundo para sa maliliit na seksyon.
5. Control System:Basic PLC vs. full CNC na may touchscreen programming. Nag-aalok ang CNC ng higit na kakayahang umangkop ngunit may mas mataas na paunang gastos at mas matarik na kurba ng pag-aaral.
6. Pagkakatugma sa Tooling:Suriin kung ang makina ay gumagamit ng industry-standard tooling o proprietary designs. Binabawasan ng standardized tooling ang mga oras ng lead at mga gastos para sa pagpapalit ng mga dies.
7. Mga Kinakailangan sa Power:Ang mga hydraulic machine ay nangangailangan ng nakalaang power unit (madalas na 15‑75 kW), habang ang mga electric machine ay tumatakbo sa karaniwang 3‑phase supply. Isaalang-alang ang electrical infrastructure ng iyong pasilidad.

Ang isang mahusay na napiling makina ay hindi lamang makakatugon sa kasalukuyang mga pangangailangan sa produksyon ngunit matutugunan din ang paglago sa hinaharap sa bahagi ng pagiging kumplikado at pagkakaiba-iba ng materyal. Marunong na isali ang mga production engineer at maintenance staff sa proseso ng pagpili upang matiyak na ang napiling kagamitan ay naaayon sa mga realidad ng pagpapatakbo.

6. Ano ang Mga Karaniwang Depekto sa Pagbaluktot ng Flat Pipe at Paano Ito Maiiwasan?

Kahit na may mataas na kalidad na flat pipe bender, maaaring magkaroon ng mga depekto mula sa hindi tamang pag-setup, pagod na tool, o hindi pagkakapare-pareho ng materyal. Ang pag-unawa sa mga mode ng pagkabigo na ito ay ang unang hakbang patungo sa pag-iwas. Nasa ibaba ang pinakamadalas na nakakaharap na mga isyu at ang kanilang mga remedyo.

• Wrinkling sa Inner Radius:Nangyayari kapag ang panloob na dingding ay nag-compress nang mas mabilis kaysa sa materyal na kayang tanggapin. Dulot ng hindi sapat na presyon ng die ng wiper o isang radius ng liko na masyadong masikip para sa kapal ng pader.Pag-iwas:Dagdagan ang puwersa ng wiper die, gumamit ng mas malaking radius, o magdagdag ng mandrel upang suportahan ang panloob na dingding.
• Cross‑Sectional Collapse (Flattening):Ang malawak na mga mukha ng tube cave sa loob, nawawala ang integridad ng istruktura. Karaniwan sa manipis na pader na tubo o kapag ang baluktot na mamatay ay hindi nagbibigay ng sapat na suporta sa gilid.Pag-iwas:Gumamit ng isang die na mas malapit sa panlabas na sukat ng tubo, at isaalang-alang ang isang pressure die na aktibong tumutulak sa panlabas na pader habang nakayuko.
• Pagkakaiba-iba ng Springback:Ang hindi pare-parehong springback ay humahantong sa mga bahagi na hindi nakakatugon sa target na anggulo, lalo na kapag binabaluktot ang mga high-strength na bakal o aluminyo.Pag-iwas:Ipatupad ang over-bending ng CNC gamit ang real-time na feedback sa anggulo. Gayundin, siguraduhin na ang materyal ay mula sa isang batch na may pare-parehong mekanikal na mga katangian.
• Mga Gasgas sa Ibabaw at Nangangatal:Ang mga gasgas ay nangyayari kapag ang tubo ay dumudulas laban sa baluktot na mamatay o wiper. Ang Galling ay partikular na may problema sa aluminyo at hindi kinakalawang na asero.Pag-iwas:Gumamit ng pinakintab na tool, lagyan ng naaangkop na pampadulas, at panatilihin ang tamang clearance upang mabawasan ang friction.
• Pag-twisting o Spring‑Balik sa Eroplano:Ang tubo ay maaaring bahagyang umikot palabas sa baluktot na eroplano, na nagreresulta sa isang baluktot na bahagi. Kadalasan ito ay dahil sa hindi pantay na presyon ng pag-clamping o hindi pagkakatugma ng tooling.Pag-iwas:Suriin ang pagkakahanay ng clamp die at siguraduhin na ang tubo ay nakalagay nang parisukat bago ang bawat liko.

Ang regular na inspeksyon ng tooling at panaka-nakang pagkakalibrate ng mga angle sensor ng makina ay maaaring mahuli ang marami sa mga isyung ito bago sila magresulta sa mga na-scrap na bahagi. Ang pagdodokumento ng mga parameter para sa bawat matagumpay na pag-setup ay nakakatulong din sa pag-troubleshoot ng mga pagtakbo sa hinaharap.

7. Paano Dapat Panatilihin ang Flat Pipe Bender para sa Pangmatagalang Pagkakaaasahan?

Ang wastong pagpapanatili ay mahalaga upang mapanatili ang katumpakan at habang-buhay ng isang flat pipe bender. Ang isang proactive na regimen ay hindi lamang binabawasan ang downtime ngunit tinitiyak din ang pare-parehong kalidad ng liko. Ang sumusunod na step-by-step na diskarte ay inirerekomenda para sa karamihan ng hydraulic at CNC machine.

1. Pang-araw-araw na visual na inspeksyon:Suriin kung may pagtagas ng hydraulic fluid, maluwag na bolts, at mga palatandaan ng pagkasira sa clamping at bending dies. Linisin ang lugar ng trabaho at alisin ang anumang metal chips o debris.
2. Lubrication ng mga gumagalaw na bahagi:Ilapat ang grasa o langis na tinukoy ng tagagawa sa lahat ng pivot point, slideway, at baluktot na die spindle. Ang sobrang pag-greasing ay maaaring makaakit ng dumi, kaya gamitin lamang ang inirerekomendang halaga.
3. Pagpapanatili ng hydraulic fluid:Subaybayan ang mga antas ng likido at baguhin ang filter sa mga pagitan na tinukoy sa manual. Ang kontaminadong likido ay isang nangungunang sanhi ng pagkabigo ng balbula at bomba.
4. Pag-calibrate ng mga sensor ng anggulo:Gumamit ng precision protractor o digital angle gauge para i-verify ang katumpakan ng bend angle ng makina. I-recalibrate kung lumampas ang mga deviation sa ±0.3°.
5. Ang inspeksyon ng wiper at pressure ay namatay:Suriin kung may scoring o deformation. Ang mga pagod na dies ay dapat na i-reground o palitan upang maiwasan ang kulubot at pinsala sa ibabaw.
6. Pagsusuri ng sistema ng kuryente:Para sa mga CNC machine, i-verify na ang lahat ng mga cable ay ligtas, ang emergency stop ay gumagana nang tama, at ang control panel ay hindi nagpapakita ng mga error code.
7. Taunang komprehensibong serbisyo:Makipag-ugnayan sa isang sertipikadong technician upang magsagawa ng buong overhaul, kabilang ang mga hydraulic cylinder seal, pump wear, at mga update sa software.

Ang pag-iingat ng detalyadong tala ng lahat ng aktibidad sa pagpapanatili—kabilang ang mga pagpapalit ng langis, pagpapalit ng die, at pagkakalibrate—ay nakakatulong sa paghula ng mga pattern ng pagsusuot at pag-iskedyul ng downtime nang mahusay. Ang isang well-maintained flat pipe bender ay maaaring maghatid ng mga dekada ng maaasahang serbisyo.

8. Ano ang Hinaharap para sa Flat Pipe Bending Technology?

Ang ebolusyon ng flat pipe bending ay hinihimok ng pangangailangan para sa higit na kahusayan, katumpakan, at pagpapanatili. Ang mga konsepto ng Industry 4.0 ay lalong isinasama sa mga bending machine, na nagbibigay-daan sa real-time na pangongolekta ng data at predictive na pagpapanatili. Mga sensor na naka-embed sa tooling monitor wear at force variations, pagpapakain ng impormasyon pabalik sa isang central system na maaaring awtomatikong magrekomenda ng pinakamainam na mga parameter ng baluktot.

Ang isa pang umuusbong na kalakaran ay ang paggamit ngservo-electric drivesa halip na tradisyonal na haydrolika. Ang mga system na ito ay gumagamit ng mas kaunting enerhiya, gumagawa ng mas kaunting ingay, at nag-aalok ng mas mataas na katumpakan ng pagpoposisyon. Ang mga ito ay partikular na kaakit-akit para sa mga tagagawa na naglalayong bawasan ang kanilang carbon footprint. Bukod pa rito,pandagdag na pagmamanupakturaay nagsisimulang maimpluwensyahan ang disenyo ng tooling—3D-printed dies na may conformal cooling channels ay maaaring mapabuti ang thermal management sa panahon ng high-speed bending.

Gumagawa din ang artificial intelligence sa pag-bend sequencing. Maaaring suriin ng mga algorithm ng AI ang mga materyal na katangian at kasaysayan ng bawat tube batch upang mahulaan ang springback na may hindi pa naganap na katumpakan, binabawasan ang mga rate ng scrap at oras ng pag-setup. Higit pa rito,collaborative na mga robot(cobots) ay ipinares sa mga flat pipe benders upang i-automate ang paglo-load at pag-unload, na nagpapahintulot sa mga operator ng tao na tumuon sa kontrol sa kalidad at pag-optimize ng proseso.

Habang umuusad ang industriyadigital na kambal—mga virtual na replika ng pisikal na bending cell—magagawang gayahin ng mga inhinyero ang buong takbo ng produksyon bago baluktot ang isang tubo. Ang kakayahang ito ay kapansin-pansing paikliin ang oras mula sa disenyo hanggang sa natapos na bahagi, na ginagawang halos kasing episyente ng paggawa ng masa ang custom na katha. Ang hinaharap ng flat pipe bending ay walang alinlangan na matalino, konektado, at lalong nagsasarili.
