Bakit Ang Pipe Feeder ang Hindi Pinag-aalinlanganang Enabler ng Automated Tube Production Lines?

1. Pagtukoy sa Pipe Feeder at ang Papel Nito sa Modernong Paggawa

AngTagapakain ng Pipeay isang espesyal na piraso ng kagamitan na idinisenyo upang awtomatiko o semi-awtomatikong maghatid ng mga tubular na materyales—gaya ng mga copper pipe, iron pipe, aluminum pipe, at stainless steel pipe—sa downstream processing machinery kabilang ang cutting machine, forming presses, at welding equipment. Sa kaibuturan nito, ang pipe feeder ay nagsisilbing kritikal na interface sa pagitan ng pag-iimbak ng hilaw na materyal at ng proseso ng produksyon, na tinitiyak na ang mga tubo ay iniharap sa mga kagamitan sa pagpoproseso sa tamang oryentasyon, espasyo, at rate upang mapanatili ang tuluy-tuloy, mahusay na daloy ng produksyon.

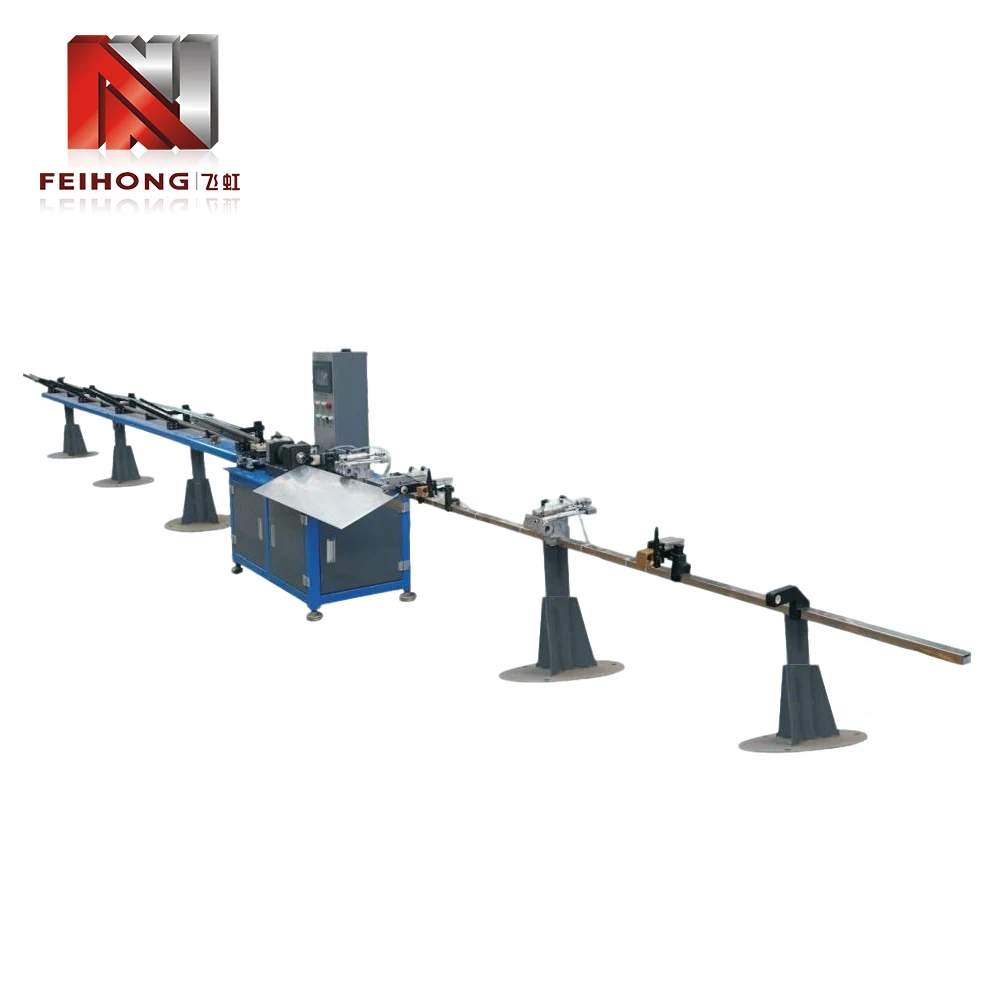

Isang ganap na awtomatikong pipe feeder na isinama sa isang high-speed cutting machine sa isang modernong kapaligiran ng produksyon.

Sa mga tradisyunal na kapaligiran sa pagmamanupaktura, ang pagpapakain ng tubo ay isang manu-manong operasyon: kukunin ng mga operator ang mga indibidwal na tubo, ilalagay ang mga ito sa cutting o processing machine, at aalisin ang mga natapos na piraso. Ang diskarte na ito ay hindi lamang labor-intensive ngunit nagpasimula rin ng makabuluhang pagkakaiba-iba sa bilis at kalidad ng produksyon. Ang pipe feeder ay nag-aalis ng mga inefficiencies na ito sa pamamagitan ng pag-automate sa proseso ng paghawak ng materyal, pagpapagana ng pare-pareho, paulit-ulit na pagpapakain na sumusuporta sa mataas na dami ng produksyon na may kaunting interbensyon ng tao.

Ang kahalagahan ng pipe feeder ay higit pa sa simpleng pagtitipid sa paggawa. Sa modernong pagmamanupaktura, kung saan nangingibabaw ang just-in-time na produksyon at lean na mga prinsipyo sa pagmamanupaktura, ang kakayahang mapanatili ang isang tuluy-tuloy, walang patid na daloy ng materyal sa mga kagamitan sa pagpoproseso ay mahalaga para sa pagkamit ng pinakamainam na throughput. Nakakamit ito ng pipe feeder sa pamamagitan ng kumbinasyon ng mekanikal na katumpakan, electronic control, at intelligent sensing, na ginagawa itong pundasyon ng mga automated na linya ng pagpoproseso ng tubo sa maraming industriya.

2. Ang Teknolohikal na Ebolusyon ng Pipe Feeding Equipment

Ang paglalakbay mula sa manu-manong paghawak ng pipe hanggang sa mga sopistikadong pipe feeder ngayon ay sumasalamin sa mas malawak na trajectory ng industrial automation. Ang pag-unawa sa ebolusyon na ito ay nagbibigay ng mahalagang konteksto para sa pagpapahalaga sa mga kakayahan ng modernong pipe feeding system.

2.1 Ang Panahon ng Manu-manong Paghawak ng Pipe

Sa mga unang araw ng pagpoproseso ng tubo at tubo, ang lahat ng paghawak ng materyal ay ginawa nang manu-mano. Kinukuha ng mga manggagawa ang mga indibidwal na tubo mula sa mga storage rack, dinadala ang mga ito sa mga cutting o forming machine, at manu-manong ipapakain ang mga ito sa kagamitan sa pagpoproseso. Ang diskarte na ito ay likas na limitado ng mga kadahilanan ng tao: pagkapagod, hindi pagkakapare-pareho, at ang kawalan ng kakayahang mapanatili ang isang matatag na rate ng feed sa mahabang paglilipat. Bukod dito, ang manu-manong paghawak ay nagdulot ng malaking panganib sa kaligtasan, lalo na kapag nagtatrabaho sa mabibigat o matatalim na mga tubo.

2.2 Ang Pagpapakilala ng Mechanized Feed System

Ang unang mechanized feed system ay lumitaw noong kalagitnaan ng ika-20 siglo, karaniwang gumagamit ng mga simpleng roller conveyor o chain-driven na mekanismo upang ilipat ang mga tubo sa isang linya ng produksyon. Ang mga maagang sistemang ito ay nagbawas ng ilang manu-manong pagsisikap ngunit nangangailangan pa rin ng interbensyon ng operator para sa paglo-load at pagpoposisyon. Wala silang tumpak na kontrol sa haba at timing ng feed, na nililimitahan ang kanilang pagiging epektibo para sa mga application na may mataas na katumpakan.

2.3 Ang Pagtaas ng Computer-Controlled Tagapakain ng Pipe

Sa pagdating ng mga programmable logic controllers (PLCs) at servo motor technology noong 1980s at 1990s, ang mga pipe feeder ay sumailalim sa isang dramatikong pagbabago. Ang mga system na kinokontrol ng computer ay maaaring tumpak na mag-regulate ng haba, bilis, at acceleration ng feed, na nagbibigay-daan sa pare-parehong paglalagay ng mga tubo para sa pagputol o pagbuo ng mga operasyon. Ang pagsasama-sama ng mga human-machine interface (HMIs) ay nagbigay-daan sa mga operator na madaling magtakda ng mga parameter at subaybayan ang pagganap, binabawasan ang oras ng pag-setup at pagpapabuti ng pangkalahatang pagiging epektibo ng kagamitan.

2.4 Ang Modern Pipe Feeder: Intelligence at Connectivity

Ang mga pipe feeder ngayon ay napaka-sopistikadong mga device na nagsasama ng mga sensor, data logging, at mga protocol ng komunikasyon para sa pagsasama sa mga factory-wide automation system. Ang mga modernong pipe feeder ay maaaring awtomatikong mag-adjust sa mga pagkakaiba-iba sa diameter ng tubo, kapal ng pader, at komposisyon ng materyal, na tinitiyak ang pinakamainam na pagganap ng pagpapakain sa ilalim ng pagbabago ng mga kondisyon. Nagtatampok din ang mga ito ng mga predictive na kakayahan sa pagpapanatili, na nagpapaalerto sa mga operator sa mga potensyal na isyu bago sila magdulot ng downtime.

Itinatag ng ebolusyon na ito ang pipe feeder bilang isang kritikal na enabler ng advanced na pagmamanupaktura, na nagpapahintulot sa mga kumpanya na makamit ang mas mataas na rate ng produksyon, pinahusay na kalidad, at higit na kakayahang umangkop sa pagtugon sa mga hinihingi ng customer.

3. Mga Pangunahing Bahagi at Mga Prinsipyo sa Pagpapatakbo

Ang pag-unawa sa panloob na arkitektura ng isang pipe feeder ay mahalaga para sa pagpili ng tamang kagamitan para sa isang partikular na aplikasyon at para sa epektibong pagpapanatili at pag-troubleshoot. Bagama't iba-iba ang mga disenyo sa mga tagagawa, karamihan sa mga pipe feeder ay nagbabahagi ng isang karaniwang hanay ng mga pangunahing bahagi.

3.1 Mekanismo ng Paglo-load

Ang mekanismo ng paglo-load ay responsable para sa pagtanggap ng mga hilaw na tubo mula sa isang storage rack o conveyor at iharap ang mga ito sa sistema ng pagpapakain. Depende sa disenyo, ang paglo-load ay maaaring manu-mano, semi-awtomatiko, o ganap na awtomatiko. Ang mga awtomatikong loading system ay kadalasang gumagamit ng lifting device na nagtataas ng isang bundle ng mga tubo at nagbibigay-daan sa mga ito na gumulong nang paisa-isa sa isang feed track.

3.2 Sistema ng Feed Drive

Ang feed drive system ay naglilipat ng tubo pasulong sa processing station. Ito ay karaniwang nagsasangkot ng isang hanay ng mga pinapagana na roller o isang pinch-roll arrangement na pinapatakbo ng isang servo motor. Ang servo motor ay nagbibigay ng tumpak na kontrol sa bilis at haba ng feed, na nagpapahintulot sa pipe feeder na tumanggap ng iba't ibang diameter ng tubo at mga kinakailangan sa pagproseso.

3.3 Mga Bahagi ng Paggabay at Pag-align

Upang matiyak na ang tubo ay pumapasok nang tama sa processing machine, ang pipe feeder ay nagsasama ng mga guide roller, side alignment plate, at straightening device. Pinipigilan ng mga bahaging ito ang pag-skewing, baluktot, o maling pagkakahanay na maaaring humantong sa mga depekto sa pagproseso.

3.4 Sistema ng Kontrol

Ang mga modernong pipe feeder ay nilagyan ng programmable logic controller (PLC) at isang user-friendly na HMI touchscreen. Pinamamahalaan ng control system ang mga parameter ng feed, sinusubaybayan ang mga sensor, at nakikipag-ugnayan sa upstream at downstream na kagamitan. Kasama rin sa maraming sistema ang mga kakayahan sa malayuang pagsubaybay para sa sentralisadong pamamahala ng produksyon.

3.5 Mga Sensor at Feedback na Device

Isang hanay ng mga sensor—kabilang ang mga proximity switch, photoelectric sensor, at encoder—ay nagbibigay ng real-time na feedback sa posisyon ng tubo, haba ng feed, at status ng system. Ang feedback na ito ay nagbibigay-daan sa closed-loop na kontrol, na tinitiyak ang pare-parehong katumpakan ng pagpapakain at maagang pagtuklas ng mga anomalya.

Magkasama, ang mga bahaging ito ay bumubuo ng isang matatag na sistema na kayang hawakan ang iba't ibang laki at materyales ng tubo habang pinapanatili ang mataas na antas ng katumpakan at pagiging maaasahan.

4. Ganap na Awtomatiko kumpara sa Mga Semi-Awtomatikong Tagapakain ng Pipe

Ang mga pipe feeder ay malawak na ikinategorya sa dalawang uri: ganap na awtomatiko at semi-awtomatikong. Ang pagpili sa pagitan ng mga pagsasaayos na ito ay depende sa dami ng produksyon, pagkakaroon ng paggawa, at mga pagsasaalang-alang sa badyet.

4.1 Ganap na Awtomatikong Mga Tagapakain ng Pipe

Ang mga ganap na awtomatikong pipe feeder ay nangangailangan ng kaunting interbensyon ng operator. Nagtatampok ang mga ito ng awtomatikong paglo-load mula sa isang magazine o bundle, patuloy na pagpapakain ng mga indibidwal na tubo, at awtomatikong pagbuga ng mga natapos na piraso. Ang mga system na ito ay perpekto para sa mataas na dami ng produksyon na kapaligiran kung saan ang pare-pareho at bilis ay higit sa lahat. Ang tungkulin ng operator ay limitado sa pagsubaybay sa system, pagsasaayos ng mga parameter sa pamamagitan ng HMI, at muling paglalagay ng suplay ng hilaw na materyal.

Ang mga advanced na ganap na awtomatikong feeder ay maaari ding isama sa downstream na kagamitan tulad ng mga chamfering machine, threading unit, at welding station, na lumilikha ng ganap na automated na production cell.

4.2 Mga Semi-Awtomatikong Tagapakain ng Pipe

Ang mga semi-awtomatikong pipe feeder ay nangangailangan ng isang operator na i-load nang manu-mano ang bawat tubo sa mekanismo ng feed. Pagkatapos ay kukunin ng feeder ang tumpak na pagpoposisyon at pagsulong ng tubo sa istasyon ng pagpoproseso. Ang ganitong uri ng feeder ay angkop para sa mas mababang volume na produksyon o para sa mga aplikasyon kung saan ang mga tubo ay may iba't ibang haba o sukat na mahirap i-automate. Ang mga semi-awtomatikong feeder ay karaniwang mas abot-kaya at mas madaling mapanatili kaysa sa mga ganap na awtomatikong unit.

4.3 Paghahambing ng mga Kakayahan

Ang sumusunod na talahanayan ay nagbubuod sa mga pangunahing pagkakaiba sa pagitan ng dalawang uri:

Ang parehong mga uri ay may kanilang lugar sa modernong pagmamanupaktura, at ang desisyon ay madalas na nakasalalay sa isang maingat na pagsusuri ng mga kinakailangan sa produksyon at pagbabalik sa kahusayan sa pagpapatakbo.

5. Pagkatugma sa Materyal at Saklaw ng Aplikasyon

AngTagapakain ng Pipeay idinisenyo upang mahawakan ang isang malawak na spectrum ng mga tubular na materyales, na ginagawa itong versatile sa maraming industriya.

5.1 Mga Uri ng Materyal

Ang mga pipe feeder ay karaniwang ginagamit sa:

• Mga tubo na tanso:Ginagamit sa HVAC, pagtutubero, at mga sistema ng pagpapalamig
• Mga bakal na tubo (carbon, hindi kinakalawang, galvanized):Ginagamit sa konstruksiyon, mga sistema ng tambutso ng sasakyan, at mga aplikasyon sa istruktura
• Mga tubo ng aluminyo:Ginagamit sa aerospace, automotive heat exchangers, at magaan na istruktura
• Mga plastik at pinagsamang tubo:Ginagamit sa pagproseso ng kemikal at telekomunikasyon
• Mga tubo ng haluang metal:Ginagamit sa mataas na temperatura at mataas na presyon ng mga aplikasyon

Ang pipe feeder ay dapat na nilagyan ng naaangkop na gripping at gabay na mga bahagi upang ma-accommodate ang surface finish, tigas, at bigat ng partikular na materyal na pinoproseso.

5.2 Diameter ng Tube at Mga Saklaw ng Haba

Ang mga modernong pipe feeder ay magagamit sa iba't ibang laki, na may mga kakayahan mula sa maliit na diameter na tubing (6 mm) hanggang sa malalaking diameter na tubo (hanggang sa 150 mm o higit pa). Ang haba ng feed ay nababagay din, na may ilang mga sistema na may kakayahang magpakain ng mga haba na higit sa 10 metro.

5.3 Mga Pangunahing Industriya ng Application

Ang versatility ng pipe feeder ay ginagawa silang mahalaga sa mga sumusunod na sektor:

• Automotive:Produksyon ng mga tubo ng tambutso, linya ng preno, linya ng gasolina, at mga tubo sa istruktura
• HVAC at Refrigeration:Paggawa ng mga heat exchanger, condenser coils, at mga linya ng nagpapalamig
• Konstruksyon at Imprastraktura:Paggawa ng scaffolding, handrail, at mga suporta sa istruktura
• Aerospace:Produksyon ng mga hydraulic tube, linya ng gasolina, at mga bahagi ng istruktura
• Renewable Energy:Paggawa ng mga solar panel frame, wind turbine structural parts, at geothermal piping

Ang bawat industriya ay naglalagay ng mga partikular na pangangailangan sa pipe feeder, tulad ng high-speed na operasyon para sa mga linya ng sasakyan o matinding katumpakan para sa mga aplikasyon ng aerospace. Ang modular na disenyo ng mga modernong pipe feeder ay nagpapahintulot sa kanila na ma-customize para sa iba't ibang mga kinakailangan na ito.

6. Pagsasama sa Pagputol at Pagbubuo ng mga Sistema

Ang isang pipe feeder ay bihirang gumana nang nakahiwalay; ito ay karaniwang bahagi ng isang linya ng produksyon na kinabibilangan ng pagputol, pagbuo, chamfering, o welding equipment. Ang wastong pagsasama ay mahalaga para sa pagkamit ng tuluy-tuloy na daloy ng materyal at pag-maximize ng pangkalahatang produktibidad.

6.1 Pag-synchronize sa Mga Cutting Machine

Sa isang tipikal na linya ng pagputol, ang pipe feeder ay nag-uusad ng tubo sa isang paunang natukoy na haba, pagkatapos ay humihinto habang ang isang cutting machine-kadalasan ay isang high-speed circular saw o laser cutter-nagsasagawa ng pagputol. Ang feeder pagkatapos ay isulong ang susunod na segment. Ang kasabay na operasyong ito ay nangangailangan ng tumpak na komunikasyon sa pagitan ng feeder controller at ng cutting machine's control system, kadalasan sa pamamagitan ng fieldbus interface gaya ng Profinet o EtherCAT.

6.2 Koordinasyon sa Pagbuo at Pangwakas na Kagamitan

Para sa mga application na nangangailangan ng pipe bending, flaring, o threading, dapat ihatid ng pipe feeder ang tube sa forming station sa tamang oryentasyon at sa tamang timing. Ang mga advanced na system ay nagsasama ng servo-controlled na pagpoposisyon na maaaring paikutin ang tubo sa isang partikular na anggulo bago ito pumasok sa bumubuo ng die, na nagpapagana ng mga kumplikadong multi-step na operasyon.

6.3 Pagsasama sa Mga Stacker at Conveyor

Pagkatapos ng pagproseso, ang mga natapos na tubo ay karaniwang inalis ng isang stacker o conveyor system. Ang sistema ng kontrol ng pipe feeder ay maaaring makipag-ugnayan sa mga downstream device na ito upang matiyak ang maayos na handoff at maiwasan ang mga bottleneck.

6.4 Tungkulin ng Human-Machine Interface (HMI)

Ang HMI ay nagsisilbing sentrong punto para sa pag-set up at pagsubaybay sa buong pinagsama-samang sistema. Maaaring ipasok ng mga operator ang nais na haba ng hiwa, bilis ng feed, at iba pang mga parameter, at ipinapakita ng HMI ang real-time na status, mga alarma, at mga bilang ng produksyon. Ang mga modernong HMI ay kadalasang may kasamang mga touch-screen na interface at intuitive na graphics, pinapasimple ang operasyon at binabawasan ang learning curve para sa mga bagong operator.

7. Pagpapanatili, Pagiging Maaasahan, at Pagsasaalang-alang sa Operasyon

Upang matiyak ang mahabang buhay ng serbisyo at pare-pareho ang pagganap, ang regular na pagpapanatili ng pipe feeder ay mahalaga. Inirerekomenda ang mga sumusunod na kasanayan:

7.1 Preventive Maintenance Schedule

Ang isang structured preventive maintenance program ay dapat kasama ang:

• Araw-araw na mga pagsusuri:Suriin ang kondisyon ng roller, tingnan kung may hindi pangkaraniwang ingay o vibration, at i-verify ang mga pagbabasa ng HMI
• Lingguhang pagpapanatili:Lubricate ang mga gumagalaw na bahagi, linisin ang mga sensor, at i-verify ang pagkakahanay ng mga gumagabay na bahagi
• Mga buwanang inspeksyon:Suriin ang belt o chain tension, subukan ang mga function ng emergency stop, at suriin ang kasaysayan ng alarma
• Quarterly na serbisyo:Magsagawa ng malalim na inspeksyon ng mga servo motor, gearbox, at mga koneksyon sa control system
• Taunang overhaul:Palitan ang mga bahagi ng pagsusuot tulad ng mga roller, bearings, at drive belt, at muling i-calibrate ang mga feedback device

7.2 Mga Karaniwang Isyu at Pag-troubleshoot

Ang ilang karaniwang isyu sa pagpapatakbo ay kinabibilangan ng:

• Hindi pare-pareho ang haba ng feed:Kadalasang sanhi ng misalignment ng encoder, roller slippage, o mga pagod na bahagi ng drive
• Mga marka sa ibabaw ng tubo:Nagreresulta mula sa marumi o nasira na mga guide roller
• Maling pagkakahanay ng tubo na pumapasok sa processing machine:Kadalasan dahil sa mga pagod na gabay o hindi wastong pagsasaayos
• Mga error sa komunikasyon sa pagitan ng feeder at cutting machine:Karaniwang nareresolba sa pamamagitan ng pagsuri sa mga cable at mga parameter ng PLC program

7.3 Mga Tampok na Pangkaligtasan

Ang mga modernong pipe feeder ay nilagyan ng maraming tampok sa kaligtasan, kabilang ang mga light curtain, emergency stop button, at safety interlock na pumipigil sa operasyon kapag nakabukas ang mga bantay. Ang wastong pagsasanay sa mga sistemang pangkaligtasan na ito ay mahalaga para sa lahat ng mga operator.

7.4 Pag-maximize ng Up-time at Pagiging Maaasahan

Upang mapakinabangan ang pagiging maaasahan, inirerekomenda ng mga tagagawa ang paggamit ng mga tunay na kapalit na piyesa, pag-iingat ng stock ng mga kritikal na ekstra, at pagpapanatili ng malinis na kapaligiran sa trabaho. Bilang karagdagan, ang mga pag-update ng software na ibinigay ng tagagawa ng kagamitan ay maaaring mapabuti ang pagganap at magdagdag ng bagong pag-andar.
